Reparatur einer Elektrohängebahn-Schiene

Reparatur einer elektrohängebahn-schiene

  • Aufgabe: Reparatur einer gerissenen Stahlschiene einer Elektrohängebahn
  • Einsatzgebiet: Deutschland / Mitteldeutschland
  • Einsatzdauer: 1 Einsatztag am Wochenende / Shutdown Phase
  • Personalstärke: 2 Monteure



  • Benötigtes Werkzeug: Handwerkzeugkoffer, Hebezeug, WIG-Schweißgerät, Klemmen, Hubarbeitsbühne, PSA
  • Arbeitsumfeld: Automobilindustrie
  • Tonnage / Material :  Elektrohängebahn-Schiene ca. 30 Kilogramm

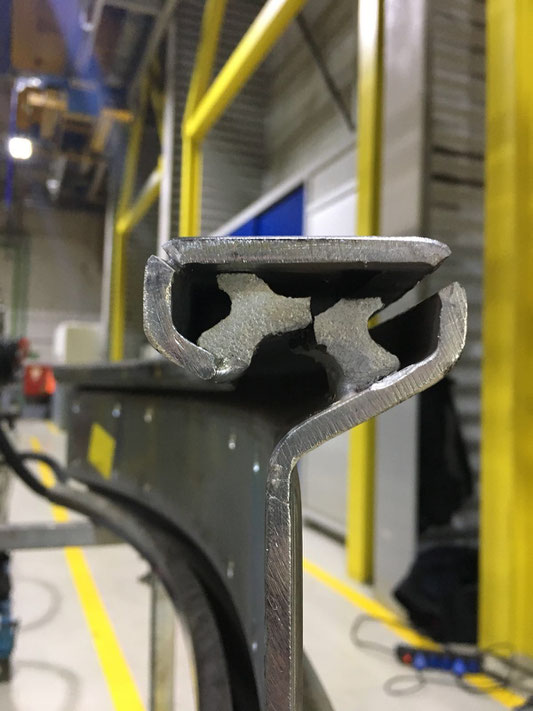

Die Crew hatte die Aufgabe eine gebrochene Schiene einer Elektrohängebahn im Werk eines Automobilzulieferers zu reparieren

Dabei bestand die besondere Herausforderung darin, dass alle Arbeitsschritte in einem extrem kurzen Zeitraum, bei gleichzeitig höchster Präzision, erfolgen mussten. Denn die Anlage musste am Sonntagabend wieder planmäßig in Betrieb gehen und fehlerfrei funktionieren, andernfalls wären erheblichen Beeinträchtigungen in der Produktion entstanden.

Ersatz-Schienen waren leider nicht vorhanden,

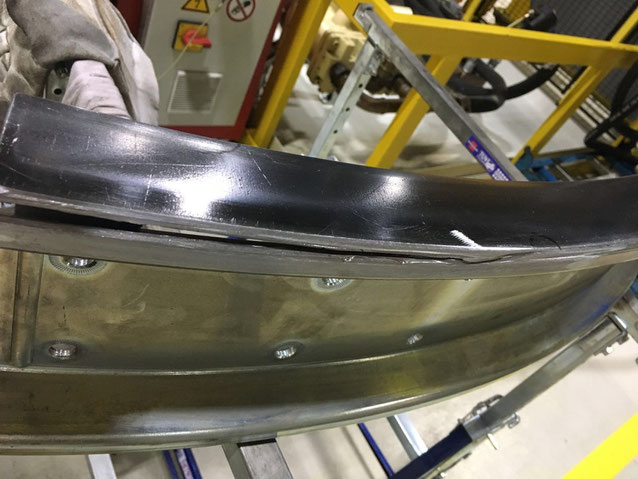

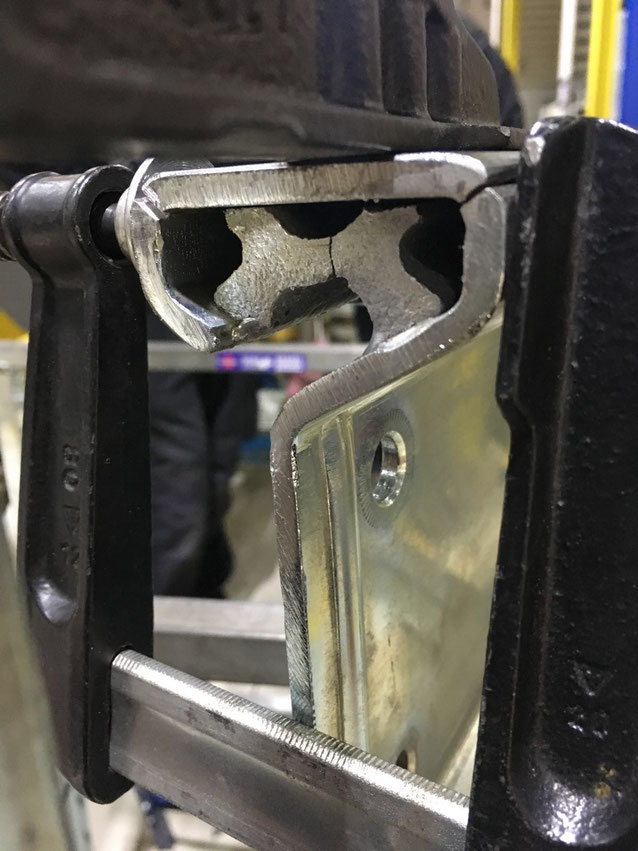

also mussten wir uns für die Variante mittels Reparatur Schweißen entscheiden. Hierzu wurde die gebrochene Schiene zunächst begutachtet und mittels Schleifmaschine der Riss präpariert. Mit der Hilfe von Klemmen und Schraubzwingen wurde die Schiene wieder in die richtige Form gebracht.

Ein zertifizierter Schweißer aus unsere Crew

nahm sich der Sache an und punktete erst einmal die Schiene an der gerissen Stelle zusammen. Nach der Vermessung der Laufschiene wurde eine durchgehende Schweißnaht gesetzt und so das Bauteil wieder zusammengefügt.

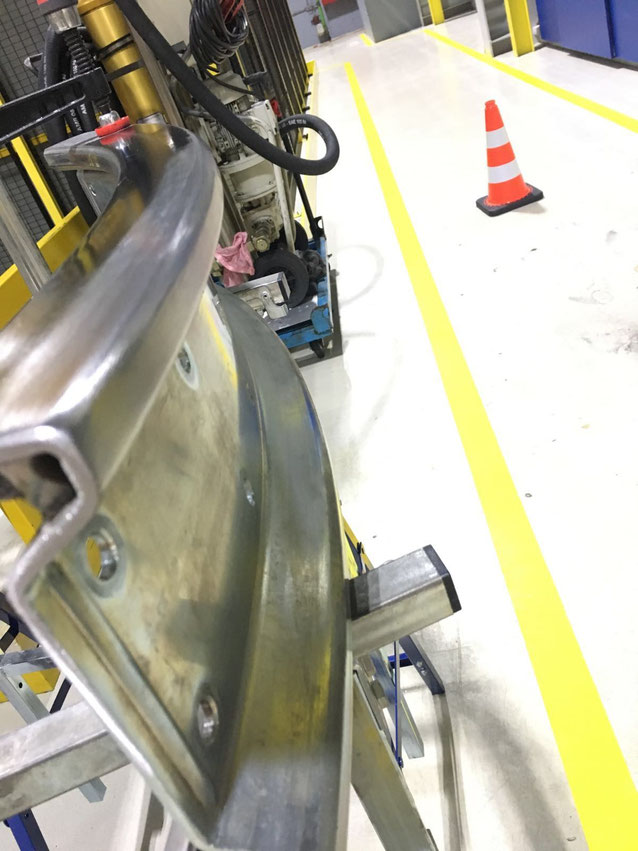

Der letzte Schritt

war das Schleifen der Schweißnaht und das Wiederherstellen der Lauffläche. Die Laufräder der EHB Fahrzeuge dürfen nicht durch einen Grat oder Unebenheiten in der Schiene beschädigt werden.

Die Schiene konnte wieder in der Strecke Montiert werden...
